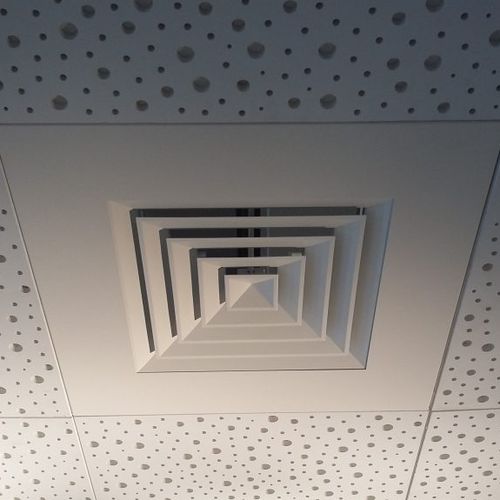

Deckenmontierter Luftdiffusor SF 704

quadratischSchlitz

Multidirektionale horizontale Luftverteilung. Filter für Abluftversion. Vier Ausblasrichtungen. Deckenmontage. Deckenbündiger Einbau. SF704 TP : Für den Einbau anstelle einer Standard-Deckenplatte 600 x 600 oder 675 x 675. SF704 R TP : Für den Einbau anstelle einer Standard-Deckenplatte 600 x 600 mm mit im Auslass eingebautem Anschlusskasten. Zugänglichkeit zum Filter durch Entfernen des zentralen Kerns von vorne. Konstruktion : Äußerer Rahmen und Kern aus geformtem Stahlblech. Herausnehmbarer und austauschbarer Kern. 32 mm breiter Rahmen. Oberfläche : Stahl mit Epoxidharzlackierung, RAL 9010 Weiß, 30% matt oder Lackierung nach RAL-Farbkarte. Abmessungen : SF 704 : Abmessungen von 150 x 150 bis 600 x 600 mm mit Abstufungen von 75 mm (quadratische Abmessungen). Das Modell 472 x 472 eignet sich für Standard-Deckenplatten von 600 x 600 mm. SF 704 TP : Abmessungen von 150 x 150 bis 525 x 525 mm (nur quadratisch). SF 704 R TP : Durchmesser D160 bis D315 mm (600 x 600 mm Deckenplatten). Befestigung : F0 : Verdeckte seitliche Schraubbefestigung am Hals des Auslasses. F1 : sichtbare Schraubbefestigung im Rahmen, nur für F-Rahmen (nicht verfügbar für TP- und R TP-Versionen). F7 : verdeckte Schraub- und Hängebrückenbefestigung, vorrangig für die Montage an nicht abnehmbaren Decken zu verwenden (nicht für TP- und R TP-Versionen erhältlich). F16 : verdeckte Befestigung mit Laschen an der Auslassschalenbefestigung (Befestigung an der Betonplatte) (nur für die Version R TP). Zubehör für SF 704 und SF 704 TP : B700 : Drosselklappe mit gegenläufiger Wirkung. Verstellbar von der Vorderseite des Auslasses mit einem zwischen Rahmen und Kern verdeckten Hebel. Auf Klemme aufgesteckt.
