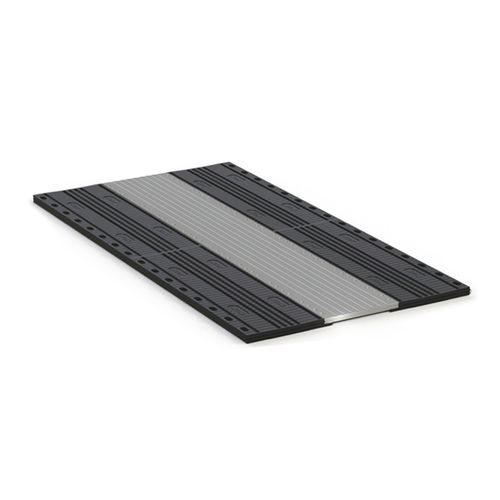

Elastomer-Dehnungsfuge AGFLEXBJ : AGFLEXBI 500

GummiStahlfür Straßen

Die AGOM-Elastomerfugen für Straßen, genannt AGFLEXBJ, sind so konstruiert, dass sie Betriebsverschiebungen bis zu 500 mm (±250 mm) in Bezug auf die Brückenfahrbahnen, auf denen sie befestigt sind, ermöglichen. Völlig wasserdicht, werden sie mit geeigneten Ankerbolzen an der Struktur befestigt. Die Gelenkbewegung kann durch Verformung von Gummielementen, die mit Walzstahlverstärkungen vulkanisiert sind, oder durch Kompression und Dehnung von Gummibälgen erreicht werden. Die Lücke zwischen den Konstruktionen wird durch eine Brücke aus verzinktem Stahlblech überwunden. Die AGFLEXBJ-Verbindungen ermöglichen auch eine Verschiebung der Teile der Konstruktion relativ zueinander in jede Richtung. Der Kompensator Typ AGFLEX BJ500 ist für Serviceverschiebungen bis zu 500 mm (±250 mm) ausgelegt. Er kann auch Querbewegungen bis zu ±176 mm unterstützen.
