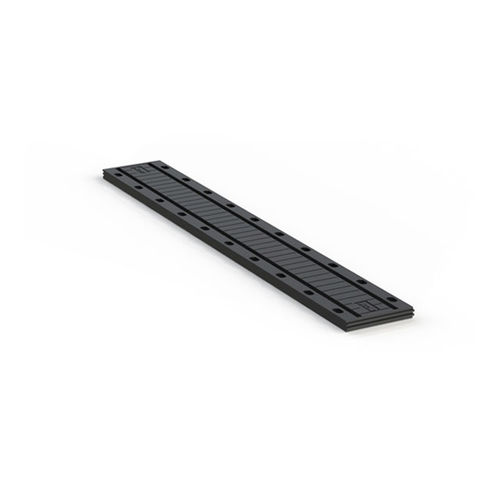

Elastomer-Dehnungsfuge AGFLEXJ : AGFLEXI 50

GummiStahlfür Straßen

Agom Brückenkompensatoren sind Bauteile, die so konstruiert sind, dass der Spalt zwischen benachbarten Seiten einer Fahrbahnfuge glatt überfahren werden kann und gleichzeitig eine relative Verschiebung und/oder Drehung der beiden Seiten einer Brückenfahrbahn (Fahrbahnbewegungsfuge) möglich ist. Die AGOM-Elastomerfugen für Straßen, genannt AGFLEXJ, sind so konstruiert, dass sie Betriebsverschiebungen bis zu 330 mm (±165 mm) in Bezug auf die Brückenfahrbahnen, auf denen sie befestigt sind, ermöglichen. Völlig wasserdicht, werden sie mit geeigneten Ankerbolzen an der Konstruktion befestigt. Die verformbaren Gummielemente sind mit Walzstahlverstärkungen vulkanisiert, die aus zwei Winkelplatten und einer Brückenplatte bestehen. AGFLEXJ, Fugen ermöglichen auch die Verschiebung der Teile der Konstruktion relativ zueinander in jede Richtung. Der Kompensator Typ AGFLEX J50 ist so ausgelegt, dass er Serviceverschiebungen bis zu 50 mm (±25 mm) ermöglicht. Er kann auch Querbewegungen bis zu ±17 mm unterstützen.
